ESD油(气)井口控制盘
ESD 是英文Emergence Shutdown 的缩写,中文称为紧急关断系统。由于油(气)田的生产工艺和自动化水平不同,对油(气)田自动化的ESD 系统的构成和功能的要求也不同。
一般的ESD 系统可以对油(气)井、计量站、联合站等设施进行紧急关断。ESD 系统的作用是当工艺过程出现故障,或由于工艺以外的事故(如火灾、断电等) ,造成过程控制系统无法进行控制时,关断或旁通工艺流程,防止和减小恶性事故的发生, 用于油(气)井或生产平台出现异常(如误操作, 压力异常, 着火等事故)情况时,控制系统能自动实施逻辑顺序紧急关断和远程紧急关断地面及井下安全阀, 从而保护油(气)井或生产平台财产,环境和井上人员的生命安全。

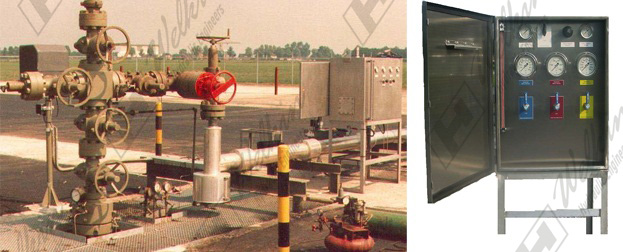

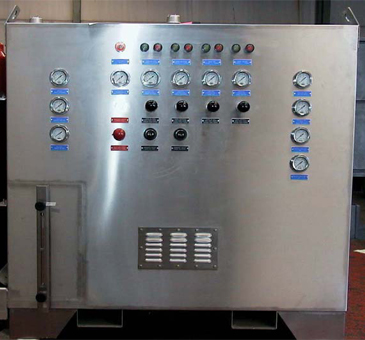

Welkin单井ESD井口控制盘(井口安全阀控制系统)                Welkin多井ESD井口控制盘

应用范围

Welkin多井控制盘适用于多个油气井口安全阀的集中控制,对每口井的SCSSVMaster ValveWing ValveChoke Valve进行控制。 单井控制盘则是对每口井进行独立控制

参照执行标准

1. API RP14A Subsurface Safety Valve Equipment, Ninth Edition, December 1994

2. ASME Boiler and Pressure Vesser Code

3. National Electrical Code (NEC)

4. API RP 14C

性能特点

1.启闭安全阀:系统提供气动液体增压泵和手动泵,气动液体增压泵采用井口天然气驱动(或空气压缩机),最大输出压力 15000PSI 。气动液体增压泵具有自动保压功能,维持液压系统输出稳定液压,当井口关闭时也可以采用手动泵操作,能同时控制地面安全阀和井下安全阀;



2.井口ESD功能:系统具备手动关井和事故状态下自动关井的功能。当需要人工应急关断时,系统控制面板能够实现井下和地面安全阀的同时或单独关断;



3.井口ESD功能:设备带有远程紧急关断系统,在值班室发现井口异常时,可以就地关断井下和地面安全阀,无需到井口现场操作;



4.远程监控系统:可以实时监控井口参数,发现异常后立即发出信号关闭井下和地面安全阀,无需到井口现场操作;



5.井口火灾紧急关井保护功能:当井口发生火险时,环境温度迅速上升将导致易熔塞的熔化,实现井口关闭;



6.具有压力自动补偿和释放功能,当地面和由于环境温度和管线泄漏导致系统压力下降时,气动泵会自  动补偿系统压力,维持井口正常工作。当环境温度原因或人为误操作导致系统压力高于设定值时,安全溢流阀会自动释放多余压力,维持系统正常压力;



7.具有生产管线压力异常,压力超高、超低自动关井保护功能;(机械式高低压传感器或电子式压力变 器、压力开关;



8.机柜采用密闭式不锈钢材质,长期适应野外恶劣的工作环境,天然气与控制电源隔离,安全防爆

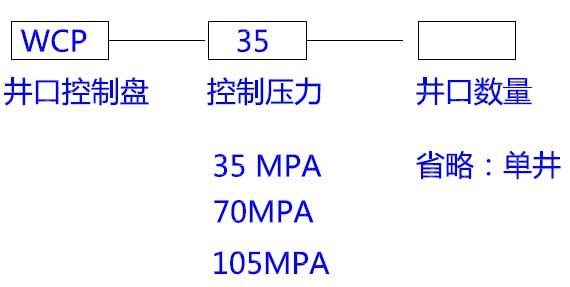

设备选型
